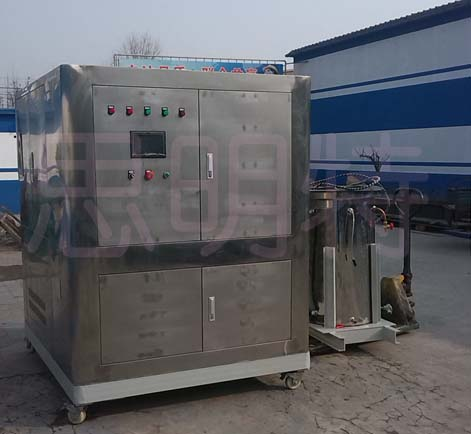

標題：軟管閥門脈沖試驗校驗臺

一、概述

軟管閥門脈沖試驗校驗臺可對試驗壓力，試驗溫度，試驗次數等進行控制。Z大試驗壓力25Mpa，主要用于各型號的管件、閥門、膠管、容器等設備的液壓脈沖試驗及出廠檢測。整個控制系統采用工業控制計算機＋二次控制儀表系統＋傳感器開關控制模式，并對所有的開關量進行閉合監控，并采用邏輯關系，保證系統的安全和可靠，能夠進行故障記錄，自動系統鎖定邏輯，保證無人值班的試驗安全。該試驗臺作為脈沖壓力下疲勞壽命的主要設備，對保證其質量和提高其可靠性有重要作用。

二、軟管閥門脈沖試驗校驗臺過程步驟

連接被測件。 2.調整環境溫度與被測件內部注油溫度。 3.被測件內注入高溫液壓油，排除空氣。 4.關閉泄壓閥，啟動軟件，調整液壓站壓力，保壓時間，升壓時間，高壓時間，泄壓時間，實驗次數。 5.調整好壓力后開始實驗。 6.中途如被測件出現異常，進行異常處理。 7.實驗完畢后泄壓。 8.卸掉壓力，取出被測件。

三、軟管閥門脈沖試驗校驗臺設備特點 1.試驗次數50萬次 2.被測件一次可測試1-4路 3.內部采用保溫層，可以控制環境溫度與液體溫度。 4.拆卸被試管路后的泄漏介質自動回收； 5.試驗時可以自由設定運行周期次數要求，當達到要求時可以自動停止試驗； 6.試驗時外部可以觀察試樣試驗情況，觀察窗設有保護裝置； 7.技術 ，結構設計合理。外型美觀大方的特點。

8.采用伺服控制技術,可以準確控制壓力.

9.可以實時顯示壓力曲線，計算機控制升壓速率，試驗完畢后可以打印試驗報告。 10.計算機數據采集處理，打印輸出環境溫度、脈沖次數和脈沖壓力波形； 11.可進行各種異常狀況的處理，包括溫度，壓力，電等異常情況。

 四、軟管閥門脈沖試驗校驗臺基本參數

1. 試驗介質：液壓油 2. 脈沖壓力：2-25MPa（可以調節） 3. 被測件一次可測試1-4路（根據客戶要求）4. 脈沖壓力波形：基本方波(方波、梯形波),脈寬調節可以按照貴單位要求進行。 5. 試驗介質溫度：室溫～135±2℃（根據客戶要求） 6. 試驗次數50萬次（根據客戶要求） 7、脈沖頻率：0.5Hz～1.5Hz （可調） 8、時間顯示：電腦 9、壓力曲線顯示：數據采集軟件 10、顯示精度：0.01Mpa 11. 環境溫度溫度：室溫～135±6℃（根據客戶要求）
