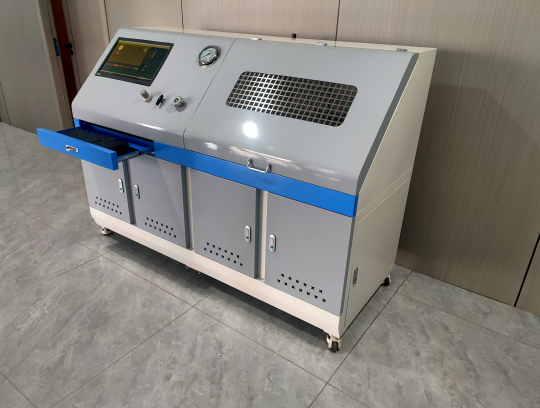

標題：水表靜壓試驗機-水表水壓測試臺
水表靜壓試驗機（Water Meter Static Pressure Testing Machine）是一種專門用于測試水表在靜水壓力條件下密封性能、結構強度和整體耐壓能力的設備。該試驗主要用于評估水表在額定工作壓力及其上限壓力條件下是否會發生滲漏、變形或破裂，以確保水表長期運行的可靠性和安全性。
一、試驗目的
檢驗水表密封性能（無泄漏）
驗證水表外殼耐壓能力（無鼓包或破裂）
確保出廠產品符合國家/行業標準
如中國的《GB/T 778.1-2018》或《CJ/T 133》等標準
二、主要組成結構
|
組成部分 |
功能說明 |
|
加壓系統 |
使用水泵或氣液增壓泵提供穩定的靜水壓力（如1.6 MPa、2.5 MPa、4.0 MPa等） |
|
壓力控制裝置 |
控制并保持設定的靜壓值，可自動調節并穩壓 |
|
測試夾具/工裝 |
固定不同口徑的水表，保證密封性，防止試驗中晃動或泄漏 |
|
壓力傳感器 |
實時監測水表內部所承受的壓力，配合報警系統使用 |
|
觀察窗口/監控系統 |
觀察水表是否出現滲水、爆裂等現象（部分配透明高強度安全倉） |
|
保壓系統 |
保證試驗過程壓力恒定不變，確保試驗有效性 |
|
數據采集系統 |
記錄保壓時間、壓力數值、試驗結果并生成試驗報告 |
三、典型試驗方法（參考標準）
? 靜壓耐壓測試步驟：
樣品安裝：
將水表裝入測試夾具，密封進出水口，確保無泄漏
灌水排氣：
注入干凈水，排除空氣，防止氣壓影響測試
加壓：
緩慢將水壓升至設定值（如2.5 MPa）
保壓：
保持壓力5分鐘（或按標準設定時間），觀察是否滲漏或結構破壞
泄壓與拆卸：
緩慢釋放壓力，拆除樣品，檢查內部是否受損
四、關鍵技術參數（示例）
|
參數 |
范圍 |
|
適用水表口徑 |
DN15～DN50（可定制DN80或更大） |
|
最大試驗壓力 |
4.0 MPa（常規為1.6、2.5、3.2 MPa） |
|
保壓時間設定 |
0～60 分鐘 |
|
壓力精度 |
±0.1% F.S. |
|
控制方式 |
手動 / 自動（PLC觸摸屏） |
|
數據記錄 |
支持自動生成試驗報告（可導出） |
|
電源要求 |
AC220V / 50Hz（或定制） |
?? 五、參考標準
GB/T 778.1-2018 《封閉滿管道中水流量的測量 冷水水表》
CJ/T 133-2012 《電子遠傳水表》
ISO 4064 《Water meters for cold potable water and hot water》
