標題：七氟丙烷氣瓶水壓試驗機-滅火器氣瓶水壓測試臺
七氟丙烷（HFC-227ea）氣瓶水壓試驗機是專門用于檢測滅火系統用氣瓶的耐壓強度、密封性能及疲勞壽命的設備，確保其在高壓環境下安全可靠。以下是關于該設備的詳細介紹：
1. 設備用途
-
定期檢驗：符合《氣瓶安全技術規程》（TSG 23-2021）等法規要求，對七氟丙烷氣瓶進行周期性水壓試驗。
-
出廠測試：驗證新瓶的承壓能力和密封性。
-
爆破測試（可選）：測定氣瓶的極限爆破壓力。
2. 核心功能
-
高壓水壓試驗：通常壓力范圍 0~30 MPa（可定制更高壓力），覆蓋七氟丙烷氣瓶工作壓力（通常≤5.3 MPa）的1.5~3倍。
-
保壓測試：維持壓力3~5分鐘，檢測壓力衰減（判斷泄漏）。
-
容積變形率測定：通過測量進水量變化計算氣瓶的殘余變形率（關鍵指標）。
-
自動化控制：一鍵式操作，自動升壓、保壓、泄壓，生成測試報告。
3. 設備組成
| 系統模塊 | 關鍵部件 | 作用 |
|---|---|---|
| 壓力系統 | 高壓柱塞泵、蓄能器 | 提供穩定高壓水源 |

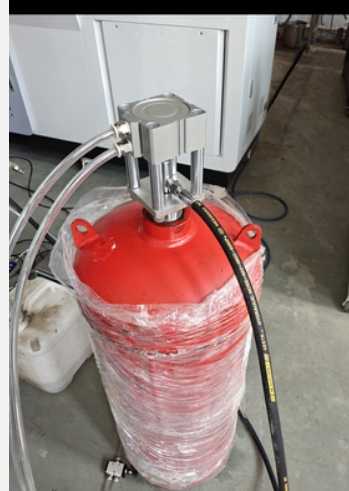

| 密封夾具 | 快速卡箍、O型密封圈 | 適配不同瓶口規格（如DN40/DN50） |
| 測量系統 | 高精度壓力傳感器、流量計 | 實時監測壓力與進水量 |
| 控制系統 | PLC+觸摸屏（HMI） | 參數設置、數據存儲、報警 |
| 安全防護 | 爆破片、安全閥、防護罩 | 防止超壓爆炸風險 |
4. 測試流程
-
充水排氣：氣瓶注滿水并排盡空氣。
-
初始容積測量：記錄注水量（V?）。
-
加壓：分階段升壓至試驗壓力（如22.5 MPa）。
-
保壓：維持壓力，記錄壓力變化和補水量（V?）。
-
泄壓排水：緩慢泄壓后排出水，計算 殘余變形率（公式：(V?-V?)/V? ×100%）。
-
結果判定：變形率≤10%為合格（依據TSG 23）。
5. 技術參數示例
| 項目 | 典型參數 |
|---|---|
| 壓力范圍 | 0~30 MPa（可定制至60 MPa） |
| 壓力精度 | ±0.5% FS |
| 介質 | 清水或防銹水 |
| 測試工位 | 單工位/多工位（批量測試） |
| 數據輸出 | 壓力-時間曲線、變形率報告 |
6. 符合標準
-
中國：TSG 23-2021、GB/T 9251-2011（氣瓶水壓試驗方法）。
-
國際：ISO 11439、DOT 3AA（針對高壓氣瓶）。
7. 安全注意事項
-
防爆設計：設備需通過防爆認證（如Ex dⅡBT4），尤其適用于易燃介質氣瓶。
-
操作防護：建議遠程控制或加裝防彈玻璃隔離。
-
水質要求：使用去離子水或防銹水，避免腐蝕氣瓶內壁。
8. 選型建議
-
壓力匹配：根據氣瓶公稱工作壓力（如5.3 MPa）選擇試驗壓力（通常為1.5~3倍）。
-
效率需求：多工位機型適合批量檢測（如消防設備廠）。
-
擴展功能：可選配氣密性檢測（氣壓試驗）模塊。
